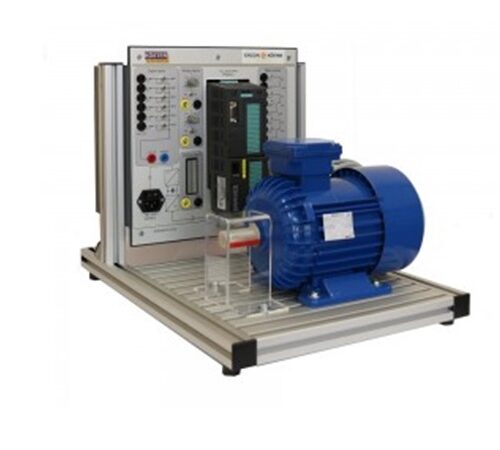

Stanowisko z Silnikiem Indukcyjnym i Przekształtnikiem Częstotliwości G120

Stanowisko G120

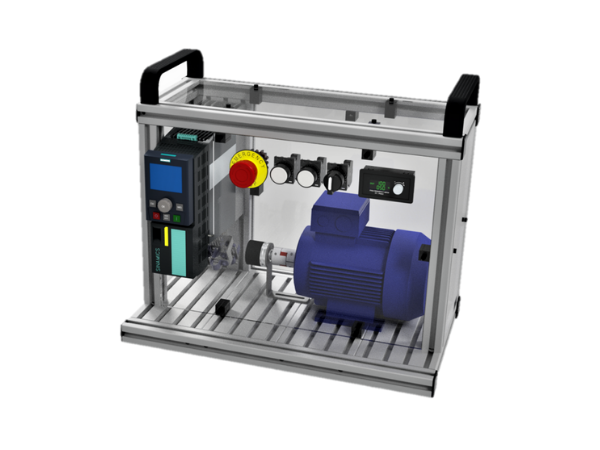

Stanowisko dydaktyczne z falownikiem Siemens SINAMICS G120 umożliwia zapoznanie się z podstawowym sposobem regulacji prędkości obrotowej napędów elektrycznych w przemyśle. Na stanowisku można wykonywać ćwiczenia z zakresu podłączenia napędów oraz falowników, ich parametryzacji i konfiguracji czy funkcji bezpieczeństwa.

W trakcie ćwiczeń uczestnik przyswaja także podstawowe informacje odnośnie budowy falowników, napędów elektrycznych oraz sposobów podłączenia ich do sterowników PLC. Dostęp do części elektrycznych i ruchomych zabezpieczony jest przezroczystą płytą ze szkła akrylowego.

Stanowisko szkoleniowe:

  • wyposażone w dedykowany do współpracy z falownikiem SINAMICS G120 panel operatorski, składający się z:
      • przycisku bezpieczeństwa,
      • dwóch monostabilnych przycisków ze zintegrowanymi kontrolkami LED, przełącznika piórowego,
      • zadajnika analogowego;
  • zasilane poprzez złącze IEC 230 V AC, podświetlany przełącznik kołyskowy i bezpiecznik topikowy;
  • dostarczane z zestawem 5 ćwiczeń pozwalających na realizację zadań związanych z techniką napędową;
  • wyposażone w płytę z bezpiecznymi złączami typu banan, pozwalając na łatwe połączenie falownika ze sterownikiem PLC poprzez sygnały cyfrowe i analogowe (opcjonalnie).

Komponenty Siemens:

  • jednostka sterująca CU250S-2 PN,
  • moduł mocy PM240-2 (bez filtra)
  • inteligentny panel obsługi IOP,
  • niezbędne okablowanie i oprogramowanie.

Silnik:

  • asynchroniczny, klatkowy,
  • moc 0,55kW,
  • prędkość znamionowa: 1380 obr/min.,
  • Enkoder inkrementalny zesprzęgnięty z silnikiem i połączony z falownikiem.

Płyta montażowa:

  • wykonana z profili aluminiowych w standardzie 30 mm, rowek 8,
  • umieszczona na gumowych, stabilnych nóżkach, tłumiących drgania,
  • charakteryzuje się sztywną konstrukcją,
  • wyposażona w dwa uchwyty transportowe.
