Quanser Żyroskop o 3 Stopniach Swobody

Quanser Żyroskop o 3 stopniach swobody

Quanser Żyroskop o 3 Stopniach Swobody

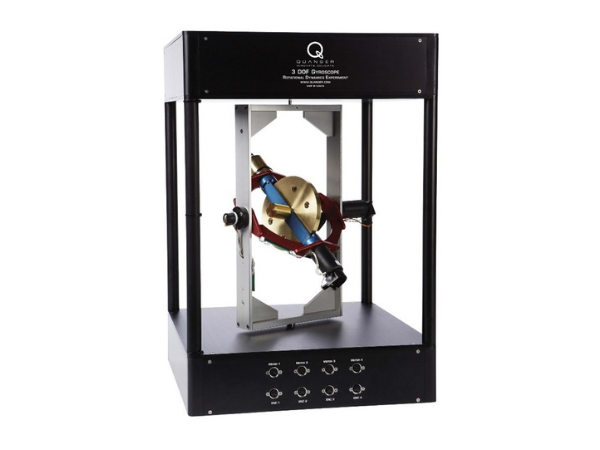

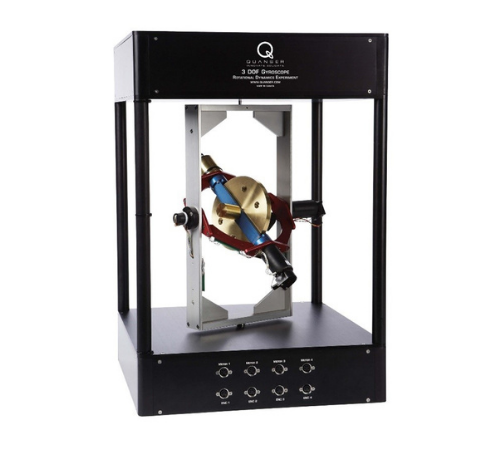

To stanowisko demonstruje efekt żyroskopowy – utrzymanie orientacji w przestrzeni przez wirujący dysk. Sercem stanowiska jest dysk zamocowany jest na serii 4 ruchomych ram (niebieska, czerwona, szara i czarna). Każda z nich wyposażona jest w osobny silnik DC oraz enkoder. Użytkownik ma możliwość zdefiniowania dla każdej osi jednego ze stanów: sterowana silnikiem, swobodna lub zablokowana. Wszystkie osie zamocowane są za pomocą pierścieni ślizgowych, dzięki czemu mogą obracać się w każdą stronę bez ograniczeń. Możliwe jest więc łatwe zbudowanie różnych scenariuszy testowych, zależnie od tematu eksperymentu.

Dostarczony zestaw zawiera wszystkie elementy potrzebne do szybkiego uruchomienia stanowiska: wzmacniacz, sterownik, moduł do Matlaba lub LabVIEW oraz podręcznik użytkownika.

WYŚLIJ ZAPYTANIE

[wp_cart_button name="Quanser Żyroskop o 3 Stopniach Swobody" price="1" shipping="2979" thumbnail="https://edu4industry.com/wp-content/uploads/2021/01/Quanser-Zyroskop-o-3-stopniach-swobody-.png"]

Podstawowe parametry techniczne:

  • wymiary: 70 x 50 x 50 cm, 27.3kg

  • rozdzielczość enkodera dysku: 4096 impulsów/obrót

  • rozdzielczość pozostałych enkoderów: 4000 impulsów/obrót

  • moc silnika napędzającego dysk: 44.5 W

  • moc pozostałych silników: 266 W

  • wymiary dysku: średnica: 15.2cm, grubość: 1.27cm, 1.91 kg
