Quanser Podwójne Odwrócone Wahadło Liniowe

Quanser Podwójne Odwrócone Wahadło Liniowe to zaawansowany eksperyment, który jest odzwierciedleniem złożonych aplikacji takich jak stabilizacja startu wielostopniowej rakiety czy modelowanie systemu postawy człowieka. W zestawie znajdują się dwa rozmiary wahadła: średni i długi.
Eksperyment jest w pełni kompatybilny z MATLAB®/Simulink® i LabVIEW™

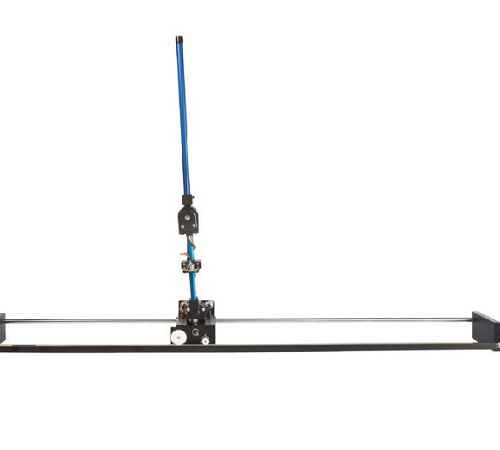

Moduł Podwójnego Odwróconego Wahadła składa się z dwóch aluminiowych, niebieskich prętów: jeden ma 20 cm, drugi 33,7 cm długości. Moduł ten w łatwy sposób mocuje się do przedniego wału wahadłowego na wózku Linear Servo Base Unit, z możliwością obrotu o 360 stopni. Kąt krótszego wahadła jest wykrywany za pomocą enkodera liniowego serwomechanizmu, podczas gdy wahadło dłuższe jest mierzone za pomocą środkowego enkodera zamontowanego na samym Liniowym Podwójnie Odwróconym Wahadle.
